ドラム式洗濯機の給水弁が故障したので交換してみた【Panasonic NA-VX300AL】パート１

こんにちは、ポンです。

かれこれ5年半ほど愛用しているパナソニック製のドラム式洗濯機で給水されないという症状がでたので自分で調べて修理しました。（正確に言うとちょろちょろは出てくる。洗剤を入れるケースを外したところ（下の写真参照）を確認すると分かる）


本来であればメーカーや専門業者に頼みたいところなのですが、費用を調べたら2万円台～らしく、おまけに田舎なのでもう少しかかるかなー、ということで修理に手を出しました。安月給の子育て世代にはつらい…。


私も洗濯機の給水機の交換は初めてでしたが、無事に分解・交換もできて、写真も撮影したので同じ症状でお悩みの方は参考にしていただければと思います。



ついでにただの愚痴ですが、ケーズデンキは5年保証がついていたので、まあ大丈夫だろうと思い延長保証には入っていませんでした。あと半年葉焼ければ無料保証だったのに…！。



それと、給水機の交換方法は分かっており、部品の種類を確認しに見にきた方のために早々とリンクを貼っておきます。到着が早いところを調べましたので、よろしければ下のリンクから購入をお願い致します。（2025年9月12日時点）

---------------------------------------------------

---------------------------------------------------

---------------------------------------------------



それでは前置きが長くなりましたが、ここから交換方法を紹介していきます。

なお、かなり丁寧に修理の記録を記載しており、画像数が多くなってしまったので記事は２本に渡って説明します。ご了承ください。

また、修理まで時間が掛かるので『とりあえず洗濯をしたい』場合の解決策も次の記事に書いてあります。


次の記事

→ ドラム式洗濯機の給水弁が故障したので交換してみた【Panasonic NA-VX300AL】パート２

目次

  1. 作業前の注意点
  2. 故障の症状
  3. 全体の手順
  4. NA-VX300ALの分解方法「パート１」
  5. NA-VX300ALの分解方法「パート２」
    • パート２の記事で
  6. 給水弁の交換方法
    • パート２の記事で
  7. 修理前にとにかく洗濯したい場合
    • パート２の記事で

作業前の注意点

今回の給水弁の交換について、専門業者でもプロでもない私も無事に直せましたが、あくまで以下の点についてはご注意願います。


---------------------------------------------------

・自身で洗濯機を分解して修理する場合はメーカーの保証対象外となります。

・今回の給水弁の交換で私の洗濯機は動作しましたが、同じ状態でも同じ原因であることは保証できません。

・ブログに記載されている内容と同じように作業し、洗濯機が故障した場合にも当ブログは責任を一切負えません。分解を伴う作業は、「自己責任」となりますので充分注意してください。

---------------------------------------------------


正直なところ、少しでも不安に感じたら専門業者に修理費用などを問い合わせてみることをおすすめします。


また、今回の修理では基盤の配線に触れることになります。基盤は樹脂でおおわれていましたが配線の接続部は触れることができる状態です。以下のことにも注意してください。


---------------------------------------------------

・基盤の配線の接続部を触れると静電気で故障する可能性があります。基本的に触れる可能性は低いですが、作業前に金属製の物に触る等して静電気を除去することをおすすめします。（私は洗濯機の金属部にちょくちょく触れていました。）

・他の部品を傷つけないように作業する。（なるべく無理な力で作業しないこと）

---------------------------------------------------

故障の症状

まず、給水弁が故障したサインとして、洗濯機に水が給水されないということが挙げられますが、その前に以下の点を確認しましょう。


・蛇口の線は開いているか。

・給水ホースと洗濯機の接続部のフィルターは問題ないか。

・凍結していないか（-0℃以下）


これらの症状がなく、洗濯をしようとすると洗剤を入れるケースを外したところから水がちょろちょろ出てくる状態だと給水弁の故障だと思われます。

全体の手順

それでは給水弁の交換について、おおまかな手順です。


①交換する給水弁を用意する（もし型番があらかじめ分かれば）

②洗濯機の電源を切る。（電源コードも抜く）

③給水ホースを外す（蛇口の閉め忘れ要確認）。

④順に分解する。

⑤給水弁を交換する。

⑥組み立て直す。


なお、機種によって給水弁のタイプも違えば外し方も異なります。ここで記載するのは、あくまで「NA-VX300AL」の分解方法です。

「NA-VX300AL」の分解方法「パート１」

さて、ここから本題に入り洗濯機の分解方法について写真つきで説明していきます。


が、まずは、給水弁の型番が分かるようならあらかじめ注文して用意しておきましょう。（余談ですが、私は交換できるかと給水弁の種類が合っているか不安だったので注文前に分解して確認しました。全て調べながらなのでこれだけで4時間くらいかかりました…、これだけで疲労感が凄い。）

それと分解する際は、後ろにスペースが必要なので、分解前に洗濯機を少し前に出しておいた方が良いです。

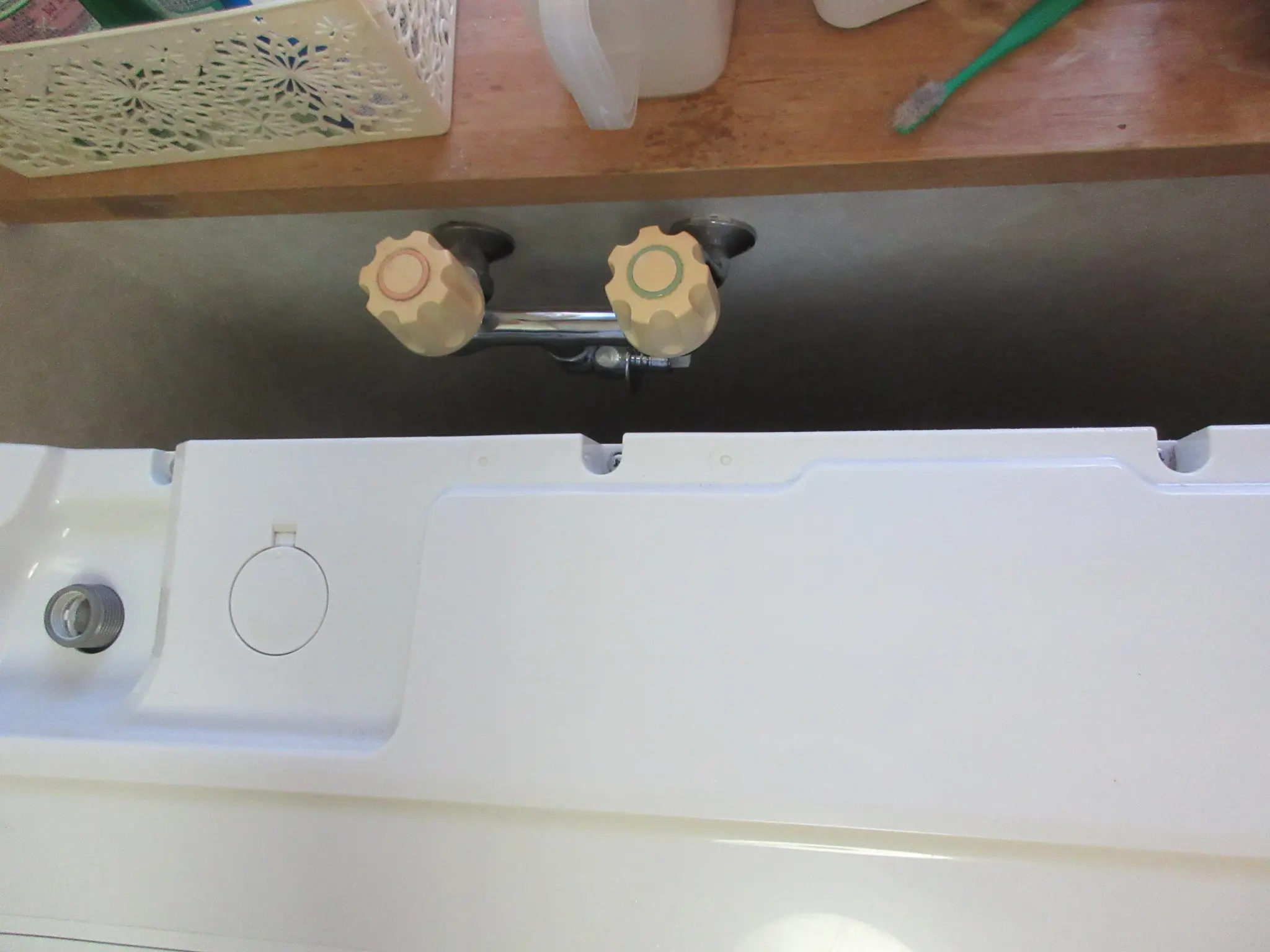

分解方法について、まず給水ホースを外して天板を開けます。

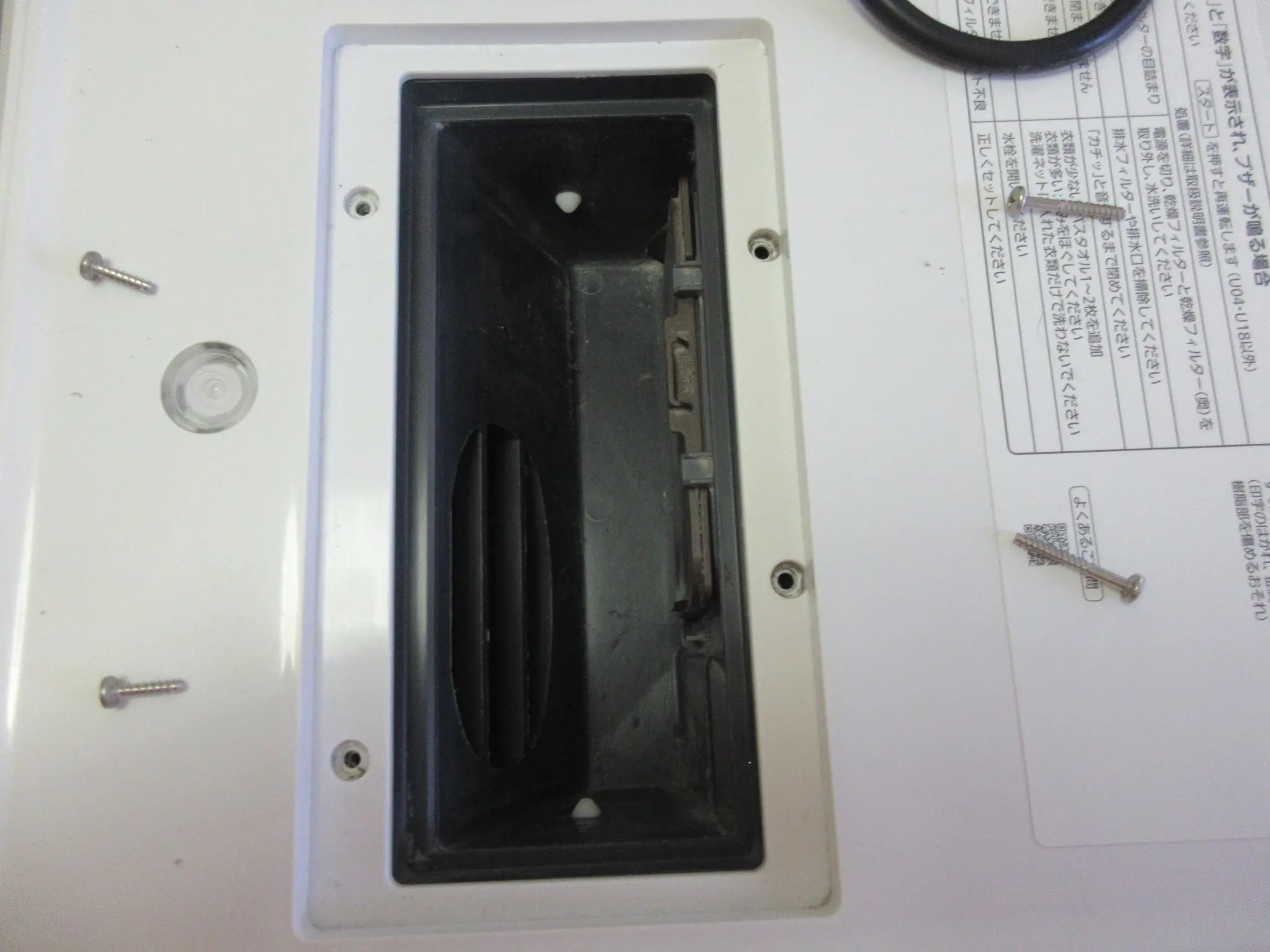

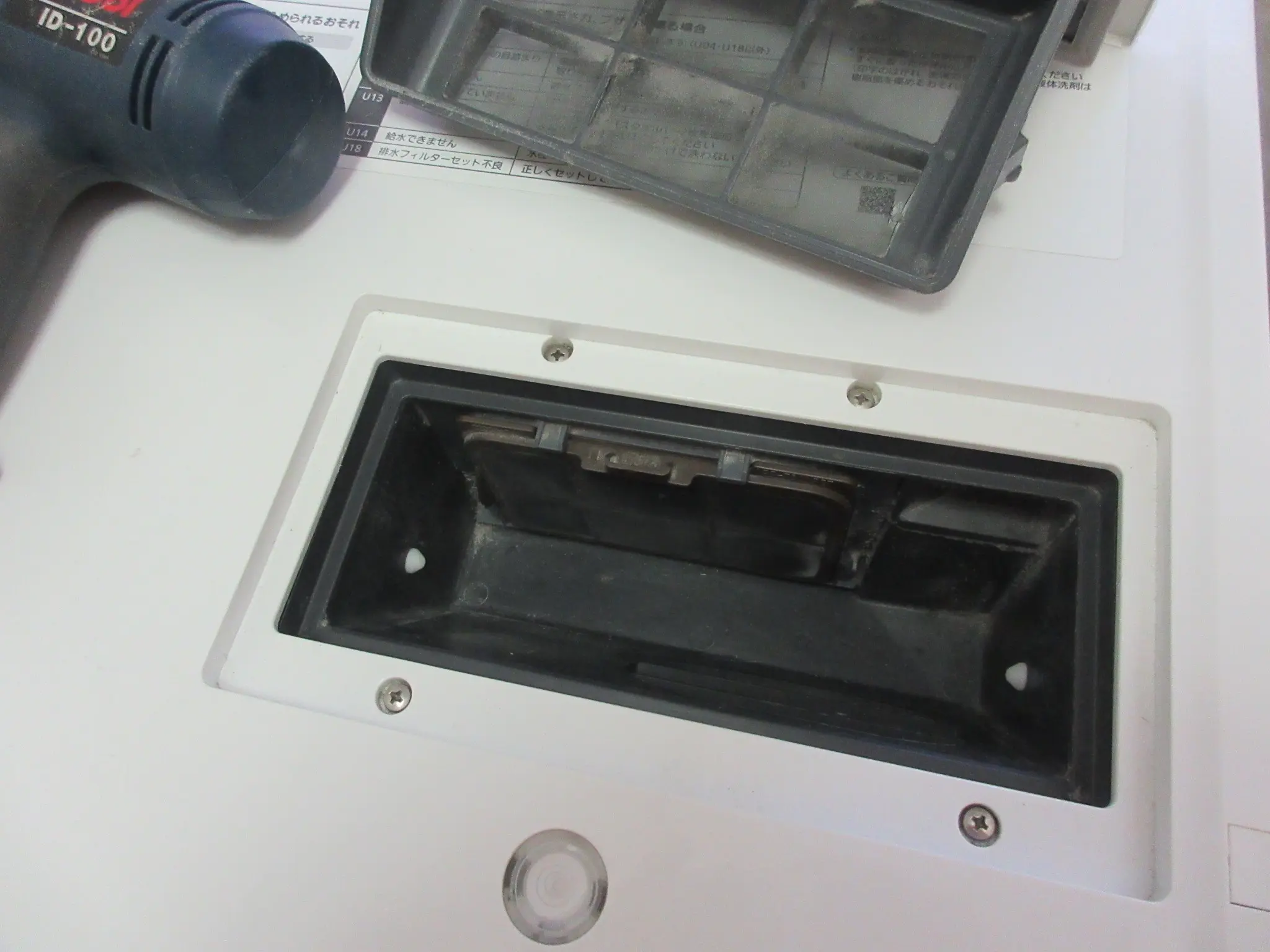

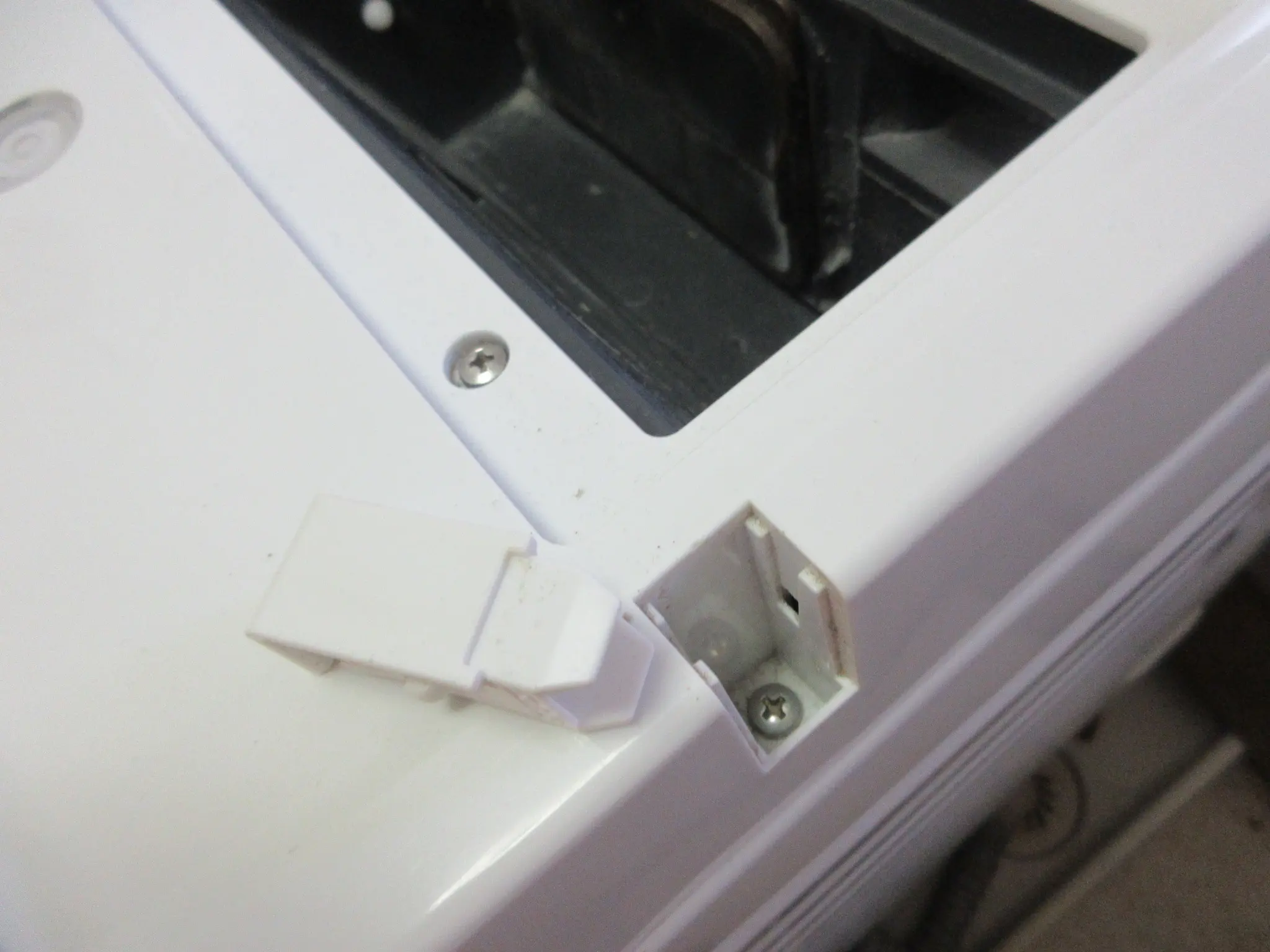

ネジの場所はフィルターの箇所に4本、本体の左右の脇に2本（ネジのカバーはマイナスドライバーで取ります）後ろに3本あります。


なお、ネジは場所によって形状が異なります。特にフィルターの箇所のネジは前後で長さが違うので注意。


ネジを外したら天板を開けます。洗濯機の後ろに持ち上げやすい箇所があるのでそこから外しましょう。


天板を開けた状態

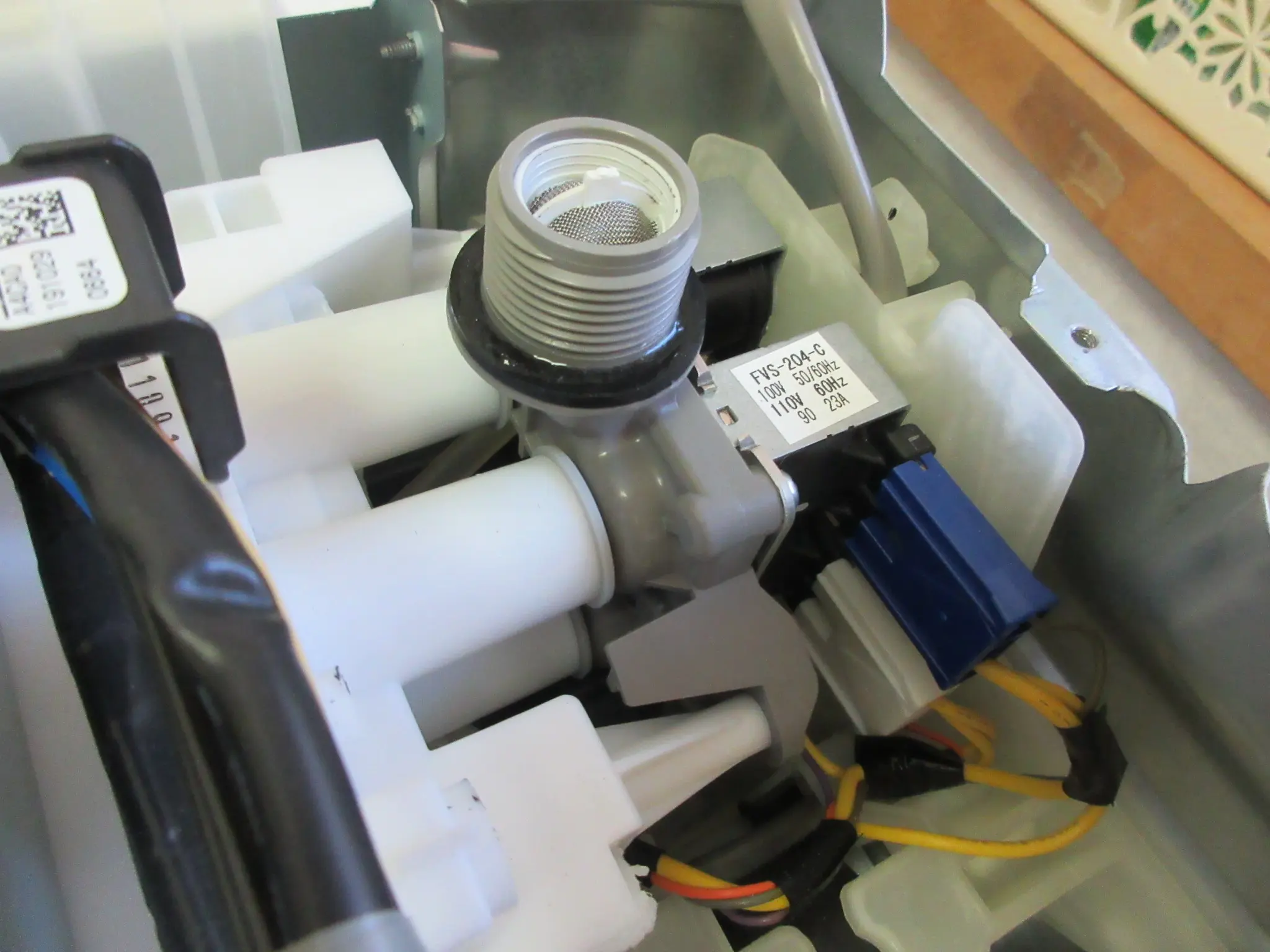

そしてこれが給水弁。画像からは確認しにくいですが洗濯機側に給水口が3つあり、配線も3か所つながっています。

洗濯機側の給水口が2つなら無理やり外せる洗濯機もあるらしいのですが、この洗濯機は3つなのでそれはできません。試しましたが無理でした。



では、引き続き分解です。次は裏側の外装を取っていきます。なお裏の外装は上下2枚に分かれており、おかげで隙間がわずかでも作業できました。

ネジは多いです。写真を参照してください。

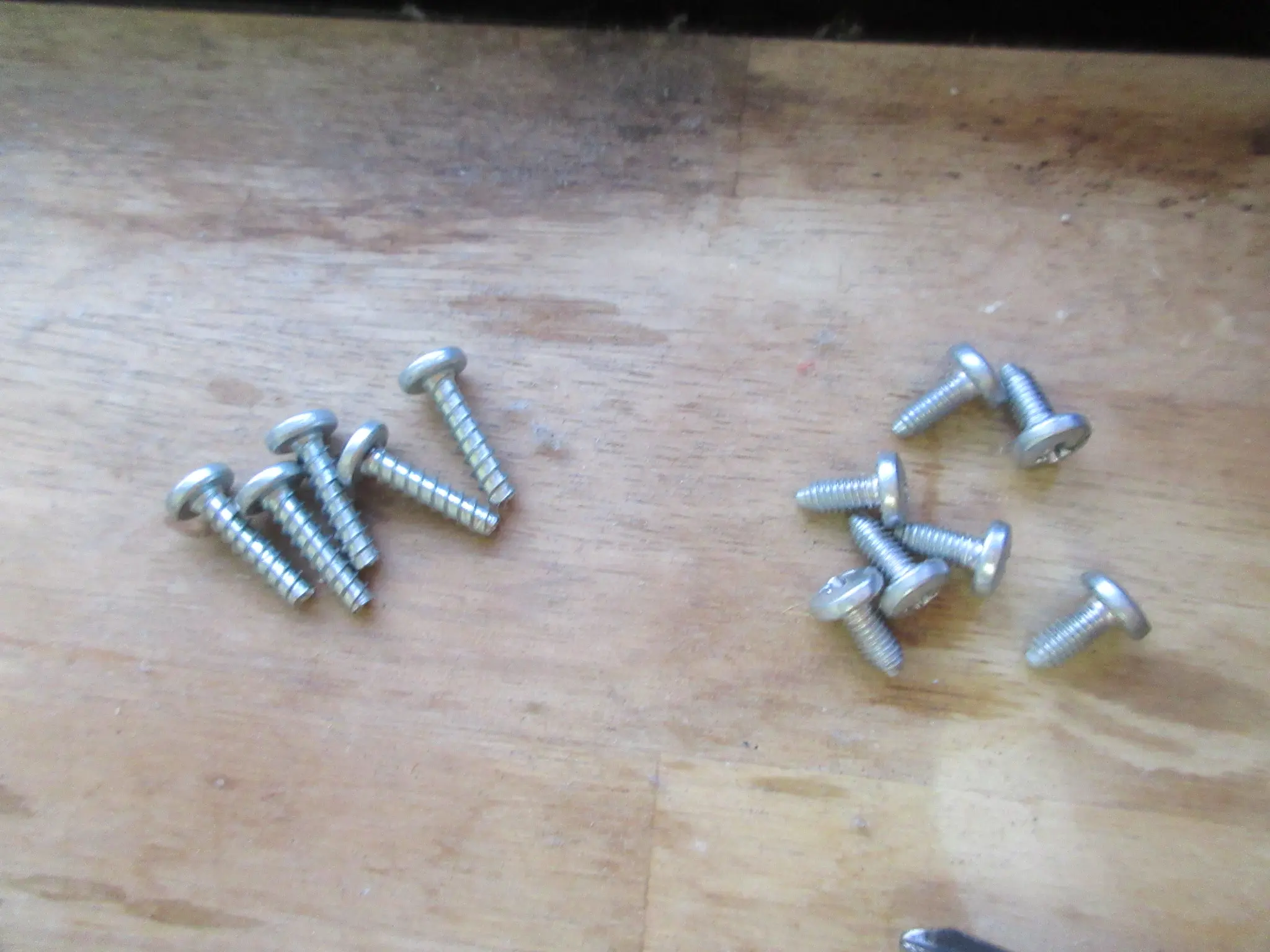

なお、この外装についてはネジが2種類あります。



接合先が金属製か樹脂製で分けられているようでした。樹脂製のものには長く先がとがっていないもの、金属製のものには短くてとがっているものが当てはまるようです。

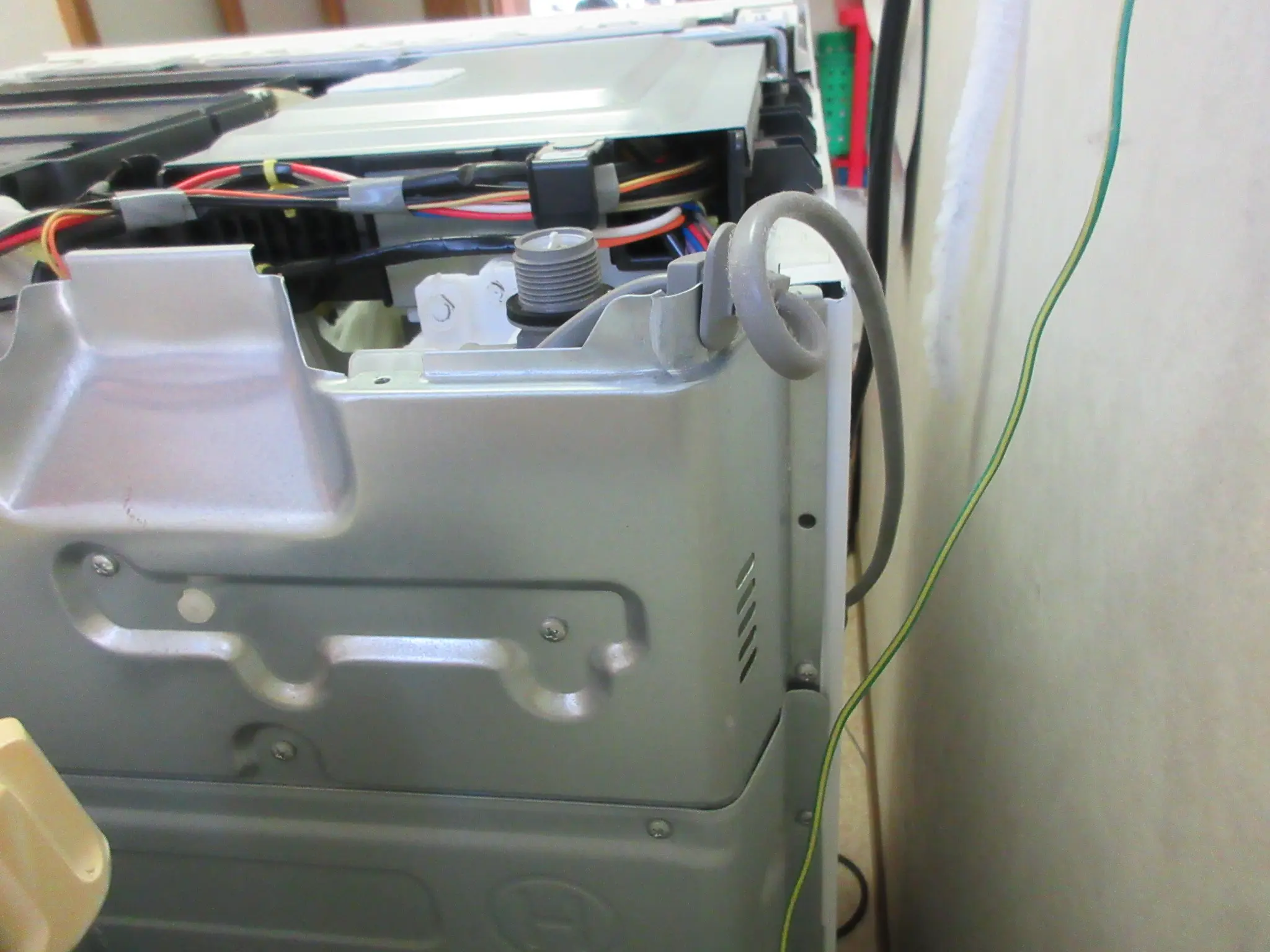

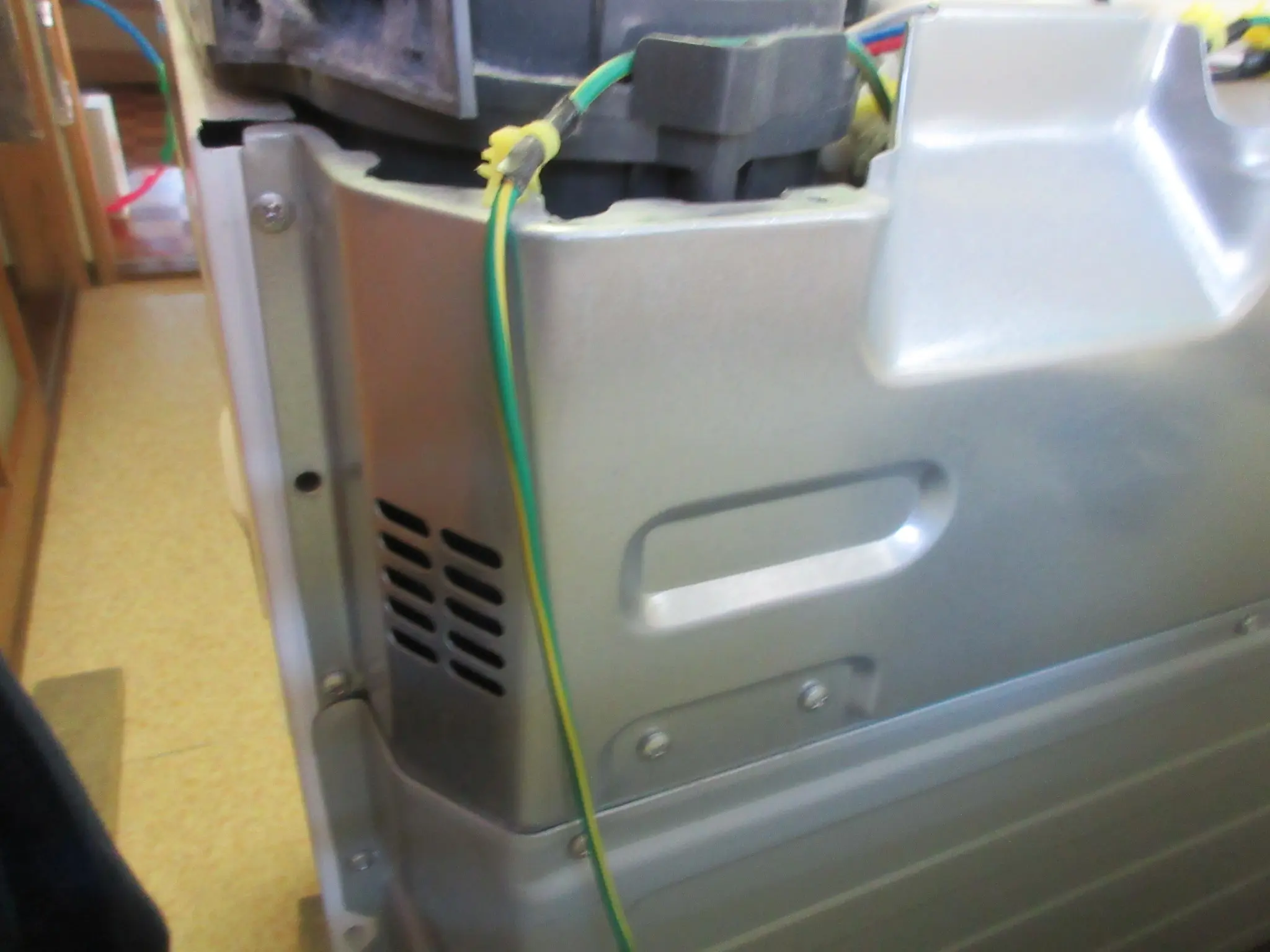

分からなくなってしまった場合は以下の写真を参照してください。ネジが残っている箇所が、接続部が樹脂で長いネジで止めるところです。

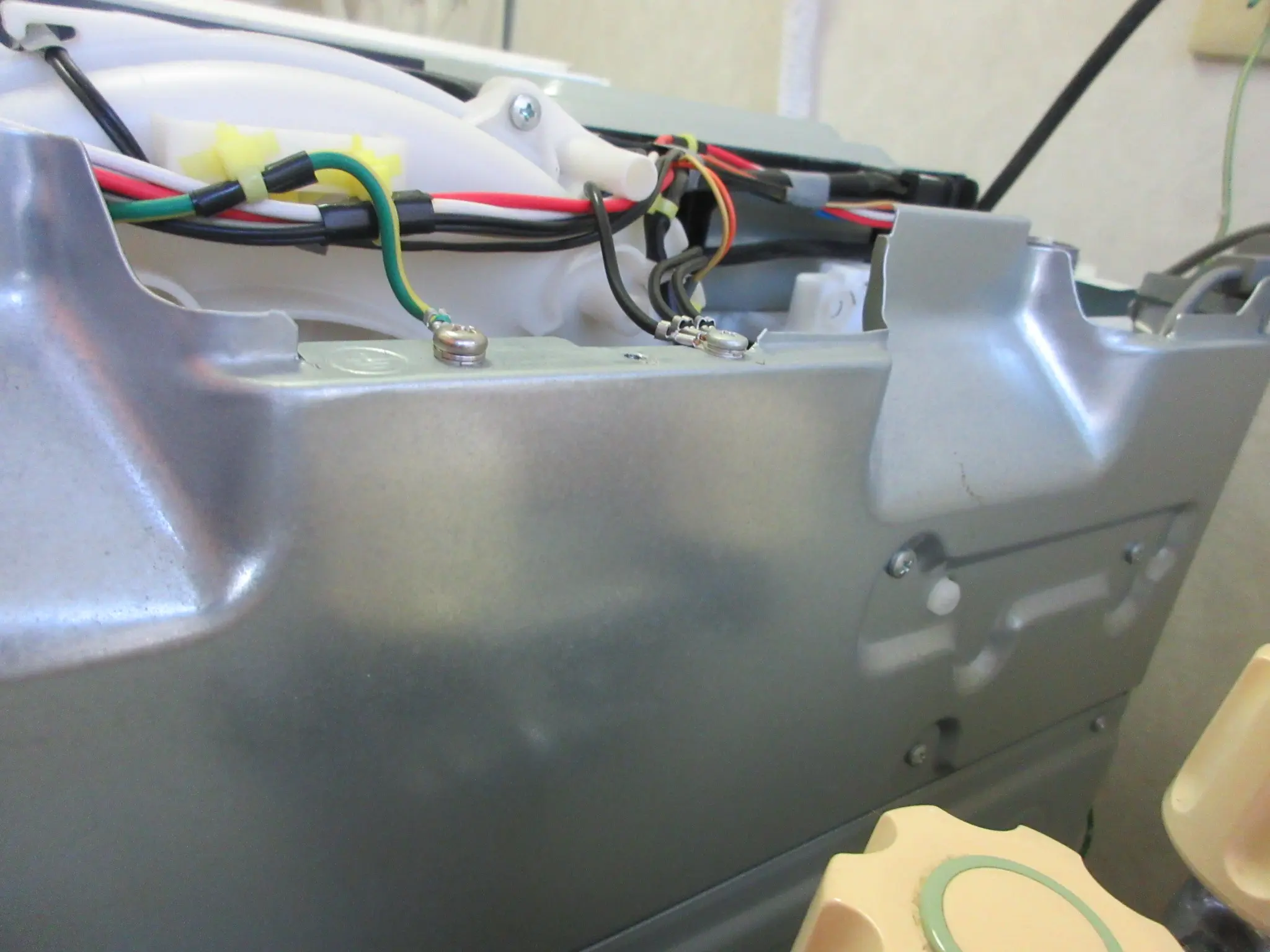

また、上部にも2か所ついています。これも外します。※左右でネジが違うので注意！

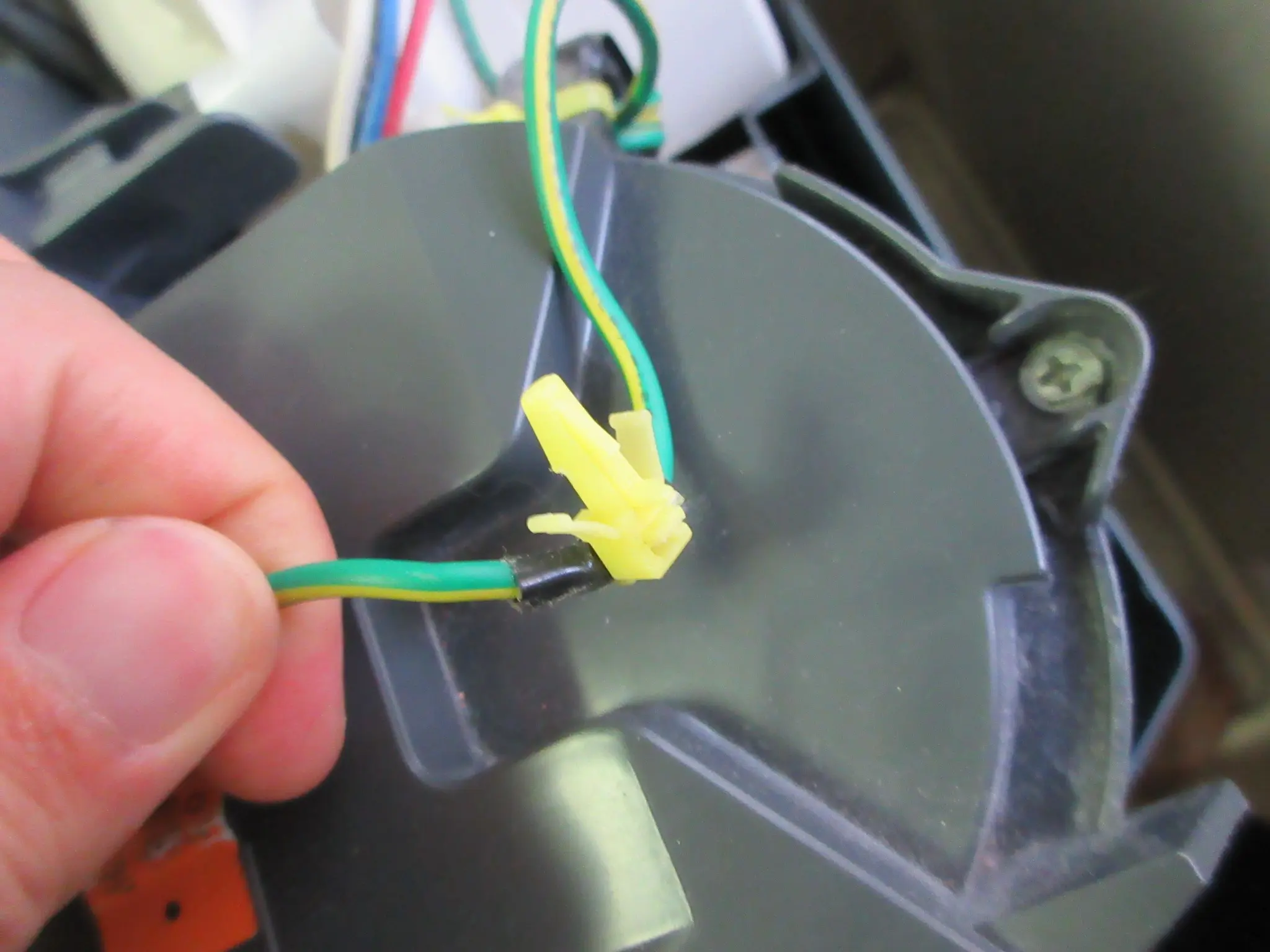

なお、外部に伸ばしているアースも邪魔なので外します。黄色の留め具を外すのですが壊さないよう注意です。※外さなくても作業できますが、外した方が動きやすいです。

留め具の真ん中らへんの出っ張っている箇所を上に持ち上げるようにすると外せます。

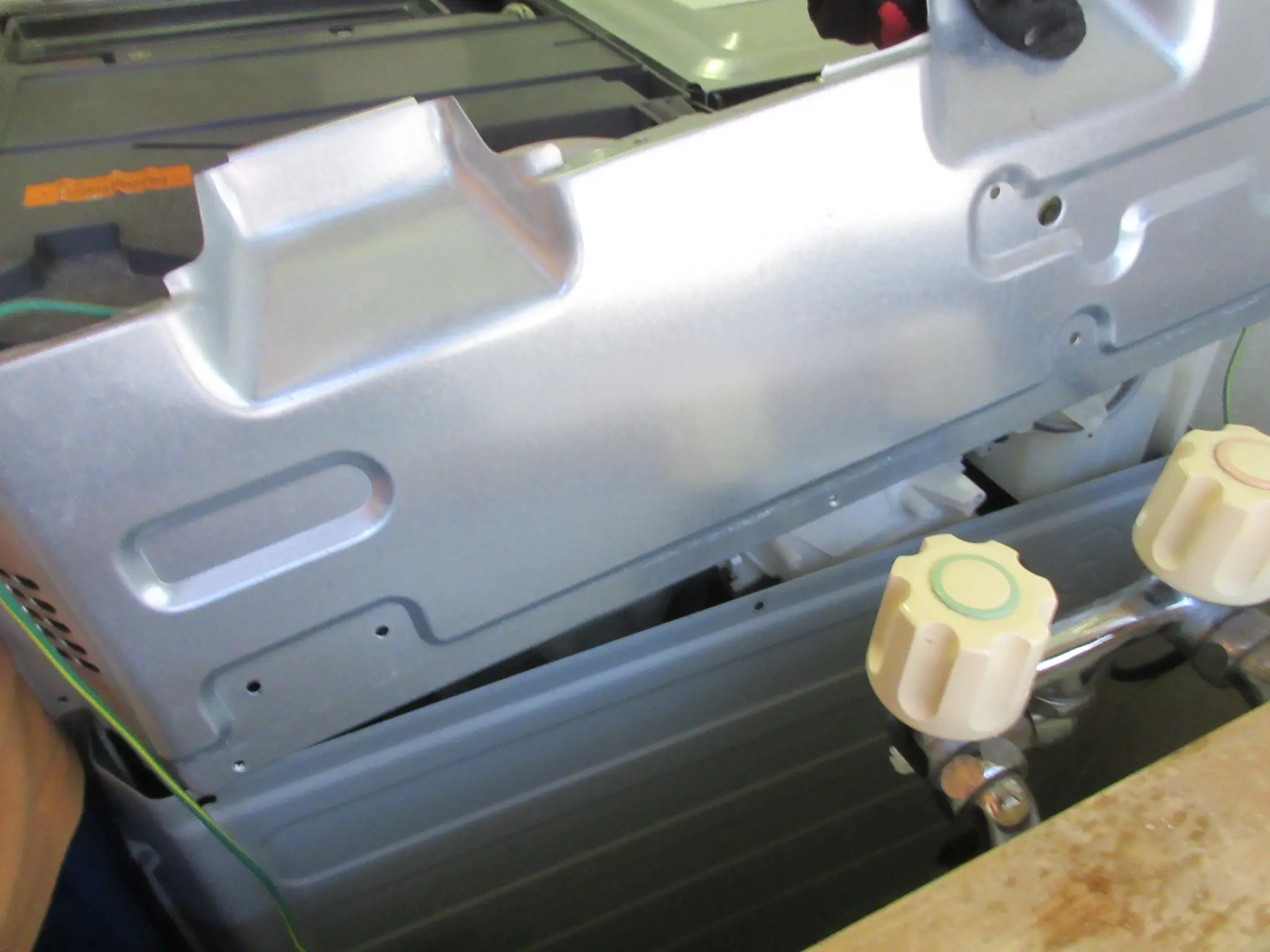

ここまでネジが取れたら外装を外します。

外しにくい＆取り付けにくいのですが仕方ないです。頑張りましょう。

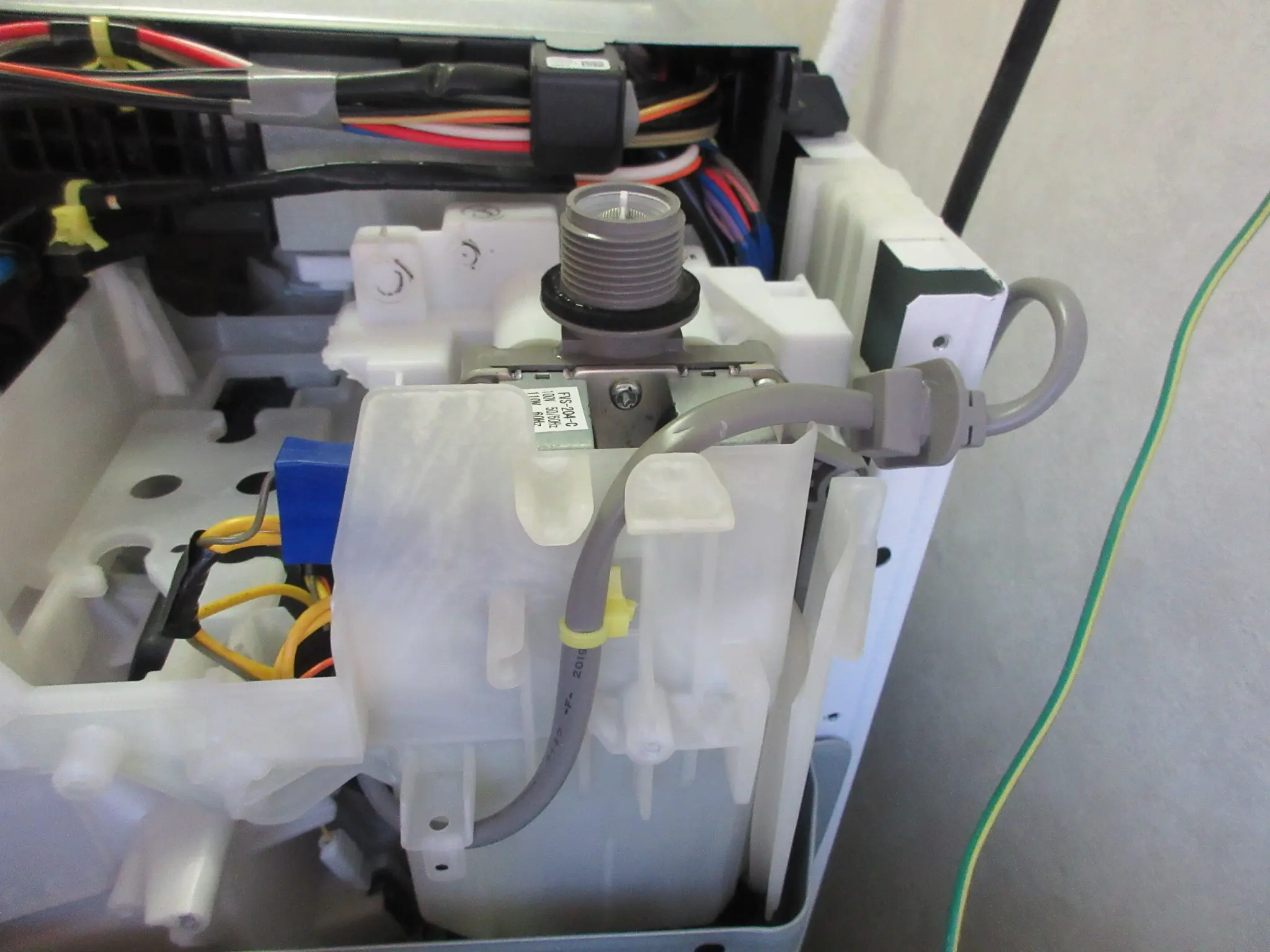

これを外すことで、やっと給水弁にアクセスする前準備ができました。

ここまででも長いかったですが、残念ながらまだ部品の交換はできません。



そして、ここまでで、かなり記事が長くなっている＆写真が多くページが重たくなってしまっているので、ひと区切りにして「パート２」に行きたいと思います。

丁寧に記載している分、1ページで完結できず申し訳ないですが、ご覧いただいている方は以下からパート２をご覧ください。引き続きよろしくお願いします。



こちらの記事が役に立ちますという方、よろしければ下のリンクから交換部品の購入をお願いします。到着が早いところを調べました。（2025年9月12日時点）

---------------------------------------------------

---------------------------------------------------

---------------------------------------------------

おまけ

ここまで分解してひと休憩、というところで猫もやってきました。

どうか今の状態の洗濯機には上がらないでください^^；
